纸和纸板的MIT耐折度是指在标准张力条件下举行试验 ，，，，，试样断裂时的双折叠次数的对数（以10为底）。。 。。。耐折次数是耐折度的阻挡数。。 。。。我们通常使用耐折次数体现 ，，，，，即在一定张力条件下所能遭受的往返折叠的次数。。 。。。耐折度是纸与纸板物理强度的主要指标之一 ，，，，，它与纸板自己的纤维长度、强度、柔韧性及纤维间连系强度有关。。 。。。
旧国标GB/T 2679.5-1995耐折度以双折次数或以10为底的双折次数对数值体现。。 。。。现行国家标准划定耐折度以10为底双折次数的对数来体现更合理。。 。。。这是由于耐折应力仅施加到很是小的纸面上 ，，，，，折断就爆发在这一点的纸面上 ，，，，，而不是像正常的张力测试那样断裂爆发在试验纸条最薄弱点上。。 。。。别的 ，，，，，耐折试验是一种累积操作 ，，，，，在试验点的强度是以近似于指数关系降低 ，，，，，而以10为底双折次数对数值体现耐折度提供了一个误差较小 ，，，，，更为真实的效果。。 。。。
耐折度有四种检测要领：勒莫林、洛玛吉、MIT法和肖伯尔法。。 。。。我国常用检测要领为MIT法和肖伯尔法。。 。。。国家标准划定包装箱纸板用MIT耐折法 ，，，，，而钞票纸、书皮纸、信封纸等接纳肖伯尔法。。 。。。
一、测试仪器及要领标准
GB/T 457、ISO 5626、TAPPI T511
二、测试目的
横向耐折度主要影响纸箱摇盖的耐折性能 ，，，，，若箱纸板耐折度差 ，，，，，则生产出的瓦楞纸板、纸箱 ，，，，，在现实产品包装、使用历程中会泛起摇盖断裂的征象 ，，，，，影响到商品的外包装雅观 ，，，，，降低商品的；；；；ば阅 ，，，，，严重时会遭到客户退货。。 。。。
三、测试原理和装备结构
（一）测试原理
在标准条件下 ，，，，，试样受到纵向张力的作用 ，，，，，向左向右折叠 ，，，，，直至试样断裂。。 。。。
（二）装备结构
MIT耐折度测定仪一般由四个自力部分组成。。 。。。
（1）弹簧负荷夹头。。 。。。只被动地做上下运动。。 。。。负荷是由与夹头毗连的弹簧提供的 ，，，，，作用于试样上的张力在4.91N～14.72N之间调理。。 。。。1kg的砝码可使弹簧爆发至少17mm/9.81N的应力形变。。 。。。
（2）摆动折叠头。。 。。。有一个可放入试样的折缝 ，，，，，折叠缝平面端部的圆弧半径为0.38mm士0.02mm ，，，，，宽度应不小于19mm。。 。。。缝的启齿应足够大 ，，，，，以使试样在夹头内自由着落 ，，，，，但应有一个不大于0.25mm的间隙。。 。。。因此要求折叠头有以下缝宽：0mm～0.25mm ，，，，，0.25mm～0.50mm ，，，，，0.50mm～0.75mm ，，，，，0.75mm～1.00mm ，，，，，1.00mm～1.25mm。。 。。。折叠缝下面是一个夹头 ，，，，，其最近边在旋转轴下面9.5mm ，，，，，试样的下端被夹在其中。。 。。。
（3）使折叠头每分钟完全摆动175次士10次且与笔直线成135°土2°摆动角的装置。。 。。。
（4）计数器。。 。。。用于纪录双折叠次数 ，，，，，当试样断裂时应自动阻止。。 。。。

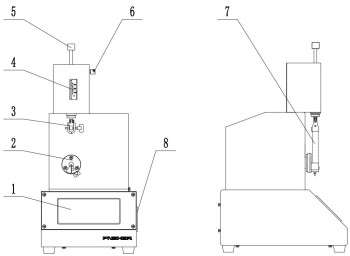

MIT耐折度测定仪（以PN-NZ135F智能机型为例）形状结构如图1所示。。 。。。
1-显示屏 2-下夹头 3-上夹头 4-张力指针 5-张力杆 6-锁紧螺母 7-试样
图1 MIT耐折度测定仪结构示意图
四、试样的接纳、处理及制备

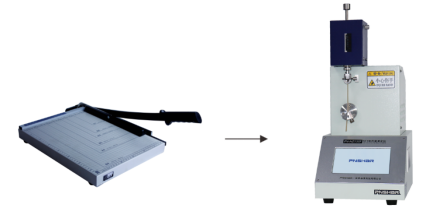

试样的接纳按GB/T 450举行。。 。。。至少制取10个试样 ，，，，，试样上不应有机加工、印刷或损坏的痕迹。。 。。。试样宽度为15mm±0.1mm ，，，，，试样的长度大于140mm。。 。。。
按GB/T 10739举行温湿度处理 ，，，，，并在该大气条件下举行测试。。 。。。
五、试验方法及要领
调解仪器至水平。。 。。。用厚度仪丈量试样的厚度 ，，，，，凭证试样的厚度选择合适的折叠夹头。。 。。。弹簧张力一般为9.81N。。 。。。按下张力杆 ，，，，，调理弹簧张力 ，，，，，使指针指向9.81N的位置 ，，，，，旋紧锁紧螺母 ，，，，，夹紧试样于夹口内 ，，，，，夹试样时不应触摸试样的被折叠部分 ，，，，，应使试样的整个外貌处于统一平面内 ，，，，，松开锁紧螺母 ，，，，，给试样施加划定的张力。。 。。。
关于摆动次数少于10次或大于10 000次 ，，，，，接纳镌汰或增添弹簧张力的要领 ，，，，，小于10次的选择4.91N ，，，，，大于10 000次 ，，，，，选择14.7N。。 。。。

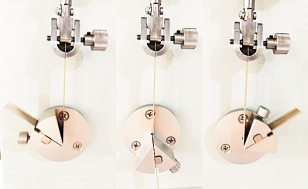

启动仪器 ，，，，，最先折叠试样 ，，，，，左右各135°算一次（见图3） ，，，，，直至试样折断 ，，，，，测试竣事 ，，，，，夹头复位 ，，，，，屏幕显示测试效果。。 。。。纪录试样断裂时的折叠次数和折叠对数（见图4） ，，，，，重复上述方法测试剩余试样 ，，，，，获得至少10个有用效果。。 。。。
图4: 测试效果示意图
六、效果盘算剖析
若是试样在夹头间滑动 ，，，，，或不在折叠线处断裂 ，，，，，其效果应舍去。。 。。。
? 耐折度
试样断裂时的折叠次数的对数（以10为底）。。 。。。
? 耐折次数
试样断裂时的折叠次数。。 。。。
七、可能的过失操作及误差
（一）可能的过失操作
（1）弹簧张力不准确
弹簧张力是影响耐折度的一个主要因素 ，，，，，一律调理下 ，，，，，弹簧张力小 ，，，，，耐折的次数就多。。 。。。取出随机附带的校验砝码 ，，，，，放在张力杆上端 ，，，，，视察指针指示值是否与砝码标称值相符。。 。。。如不符上述要求 ，，，，，则可调解指针位置或调理调理螺钉 ，，，，，如仍不可抵达要求 ，，，，，则应替换弹簧。。 。。。
（2）取样偏向过失
纵向和横向错了。。 。。。纵向试验时指试样的长边偏向为纸的纵向 ，，，，，应力作用于纵向 ，，，，，断裂在横向。。 。。。一般来说 ，，，，，纵向耐折度会比横向耐折度高 ，，，，，这是由于纤维的排列及纵向纤维的结协力大的缘故。。 。。。
（二）主要误差泉源
（1）弹簧张力
在弹簧杆上加9.81N的负荷 ，，，，，摩擦阻力应不凌驾0.245N。。 。。。
（2）折叠头圆弧半径
摆动折叠头形成折叠缝平面端部的圆弧半径为0.38mm ，，，，，尺寸误差±0.02mm。。 。。。
（3）折叠速率
试样的折叠速率为175次/分 ，，，，，速率误差±10次/分。。 。。。
（4）试样自身因素
试样裁成宽度为15mm ，，，，，不标准的试样宽度与纤维偏向影响效果。。 。。。
未经本站的明确允许 ，，，，，任何人不得转载、盗链本站作品；；；；不得复制或仿造本网站。。 。。。
本论于2022年12月揭晓于《纸箱天下》杂志
