一、跌落试验

跌落试验作为攻击测试中的一部分，，，，，，旨在模拟纸箱在生产、运输和搬运历程中可能履历的跌落情形，，，，，，测试时将包装件按划定高度跌落于坚硬、平整的水平面上，，，，，，评定包装件遭受笔直攻击的能力和包装对内装物；
；；
；つ芰Φ氖匝。。。。。。跌落是导致运输包装件爆发破损最直接、最直观的一种运输危害。。。。。。跌落试验的参考标准，，，，，，凭证国标GB/T 4857.17-2017 划定，，，，，，关于质量不大于70kg包装件，，，，，，执行标准GB/T 4857.5《包装 运输包装件 跌落试验要领》；
；；
；关于质量大于70kg包装件，，，，，，执行标准GB/T 5398《大型运输包装件试验要领》。。。。。。

图1 跌落图片

一般所说的瓦楞纸箱（简称纸箱）就是指运输包装用单瓦楞纸箱和双瓦楞纸箱，，，，，，内装物的最大质量55kg，，，，，，执行标准是GB/T 6543-2008。。。。。。它属于质量不大于70kg小型运输包装件，，，，，，人工搬运较量多，，，，，，跌落方式接纳自由跌落试验。。。。。。关于质量大于70kg瓦楞纸箱，，，，，，机械搬运较量多，，，，，，跌落方式接纳旋转跌落试验。。。。。。

跌落试验按放置方式，，，，，，分为三种：角跌落、棱跌落和面跌落。。。。。。自由跌落试验最常用，，，，，，本文详细先容一下自由跌落的测试要领。。。。。。

二、参考要领标准

GB/T 4857.5、ISO 2248、JIS Z0202-87

三、检测原理

提起试验样品至预定高度，，，，，，然后使其按预定状态自由落下，，，，，，与攻击台面相撞，，，，，，示意图如图2所示。。。。。。

 图2 自由跌落示意图

四、检测装备

检测装备包括攻击台、提升装置、支持装置和释放装置四个部分组成。。。。。。跌落试验机（以PN-DT15机型为例）形状结构如图3所示。。。。。。

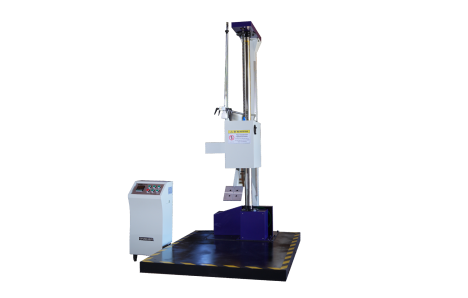

图3 PN-DT15 跌落试验机

1. 攻击台

攻击台面为水平平面，，，，，，试验时不移动，，，，，，稳固形，，，，，，并知足下列要求：

a.为整块物体，，，，，，质量至少为试验样品质量的50倍；
；；
；

b.要有足够大的面积，，，，，，以包管试验样品完全落在攻击台面上；
；；
；

c.在攻击台面上恣意两点的水平高度差不得凌驾2mm；
；；
；

d.攻击台面上任何 100mm²的面积上遭受10 kg的静负荷时，，，，，，其变形量不得凌驾 0.1mm。。。。。。

2. 提升装置

在提升或下降历程中，，，，，，不应损坏试验样品。。。。。。

3. 支持装置

支持试验样品的装置在释放前应能使试验样品处于所要求的预定状态。。。。。。

4. 释放装置

在释放试验样品的跌落历程中，，，，，，应使试验样品不遇到装置的任何部件，，，，，，包管其自由跌落。。。。。。

五、测试历程

（一）试验样品的准备

按GB/T 4857.17《包装运输包装件体例性能试验纲要的一般原理）》的要求准备试验样品。。。。。。一般用正常运输包装件作为试验样品。。。。。
？？？Ｋ剂康桨凹内装物的特征和价值时，，，，，，可以接纳模拟内装物。。。。。。模拟内装物尺寸及物理性子，，，，，，均应靠近预定内装物的尺寸及物理性子，，，，，，并按发货运输前的正常程序对包装件举行封装。。。。。。

（二）试验样品各部位的编号

 凭证国标GB/T 4857.1《包装 运输包装件 试验时各部位的标示要领》的划定，，，，，，对试验样品的各部位举行编号，，，，，，如图4所示。。。。。。

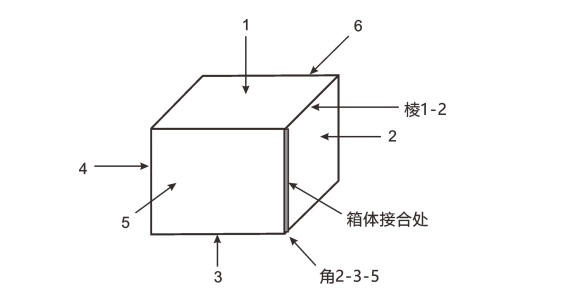

 图4 样品各部位标识示意图

a. 面：上外貌体现为1，，，，，，右侧面为2，，，，，，底面为3，，，，，，左侧面为4，，，，，，近端面为5，，，，，，远端面为6。。。。。。

b. 棱：棱是由组成该棱的两个面的号码体现（如纸箱上外貌1和右侧面2相交形成的棱用1-2体现）。。。。。。

c. 角：角是由组成该角的三个面的号码体现（如2-3-5是指纸箱的右侧面2、底面3和近端面5相交组成的角）。。。。。。

（三）试验样品的预处理

按GB/T 4857.2《包装 运输包装件 基本试验 第2部分：温湿度调理处理）》的划定，，，，，，选定一种条件对试验样品举行温湿度预处理。。。。。。

（四） 试验时的温湿度条件

试验应在与预处理相同的温湿度条件下举行。。。。。。若是达不到预处理条件，，，，，，则应在尽可能靠近预处理温湿度条件下举行试验。。。。。。

（五） 试验强度值的选择

按GB/T 4857.17《包装 运输包装件 体例性能试验纲要的一般原理》的划定选择试验强度值。。。。。。GB/T 4857.18-1992被GB/T 4857.17-2017取代。。。。。。依据包装件运输情形条件，，，，，，试验强度分为下面3个品级：品级1，，，，，，很是长距离运输（大于2500km）或预期运输路况较差；
；；
；品级2，，，，，，长距离运输，，，，，，公路、铁路设施较为完整，，，，，，天气温顺；
；；
；品级3，，，，，，短距离海内运输（小于200km），，，，，，预期没有特殊的危害。。。。。。包装件跌落执行标准是GB/T 4857.5，，，，，，试验方案见表1。。。。。。

表1 跌落高度

也就是说，，，，，，质量不大于30kg的瓦楞纸箱数目至少需要11个：底面3、右侧面2、近端面5、底上的4条棱（3-2、3-4、3-5、3-6）与底面上的4个角（3-2-5、3-2-6、3-4-5、3-4-6）。。。。。。质量大于30kg不大于70kg的瓦楞纸箱数目至少需要9个：底面3、底面上的每条棱（3-2、3-4、3-5、3-6）和底面上的4个角（3-2-5、3-2-6、3-4-5、3-4-6）。。。。。。

（六）试验方法

(1) 提起试验样品至所需的跌落高度位置，，，，，，并按预定状态将其支持住。。。。。。提起高度与预定高度之差不凌驾预定高度的±2% 。。。。。。跌落高度是指准备释放时试验样品的最低点与攻击台面之间的距离。。。。。。

(2) 按下列预定状态，，，，，，释放试验样品：

a.面跌落时，，，，，，使试验样品的跌落面与水平面之间的夹角最大不凌驾2°；
；；
；

b.棱跌落时，，，，，，使跌落的棱与水平面之间的夹角最大不凌驾2°，，，，，，试验样品上划定面与攻击台面夹角的误差不大于士5°或夹角的10%（以较大的数值为准），，，，，，使试验样品的重力线通过被跌落的棱；
；；
；

c.角跌落时，，，，，，试验样品上划定面与攻击台面夹角的误差不大于士5°或夹角的10%（以较大的数值为准），，，，，，使试验样品的重力线通过被跌落的角。。。。。。

d.无论何种状态和形状的试验样品，，，，，，都应使试验样品的重力线通过被跌落的面、线、点。。。。。。

 (3) 现实攻击速率与自由跌落时的攻击速率之差不凌驾自由跌落时的士1%。。。。。。

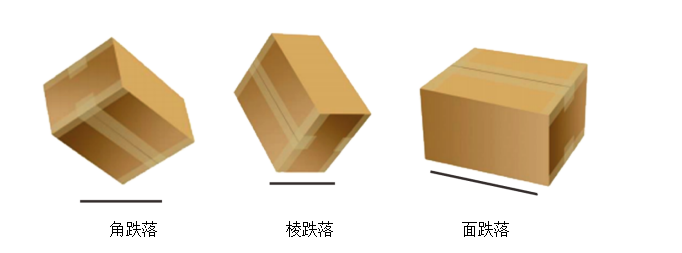

 角跌落                棱跌落                面跌落

图5 面跌落 棱跌落和角度示意图

六、效果剖析

试验后按有关标准或划定检查包装及内装物的损坏情形。。。。。。并剖析试验效果试验后检查包装及内装物的损坏情形。。。。。。

七、可能的过失操作及误差泉源

（一） 可能的过失操作

（1）测试完没把跌落臂落下

每次测试完毕，，，，，，须把跌落臂落下，，，，，，以免长时间复位的跌落臂把弹簧拉变形，，，，，，影响测试效果，，，，，，每次跌落前请先复位置电机阻止转动后方可按跌落键。。。。。。

（2）机油加错

新机到厂装置完成后，，，，，，须在滑动圆杆处加适当低浓度机油，，，，，，严禁加入防锈油或高浓度机油及积压中带有侵蚀性油类。。。。。。

（二） 主要误差泉源

主要是仪器的精度，，，，，，支持装置和释放装置的中心是否对齐，，，，，，无论何种状态和形状的试验样品，，，，，，都应使试验样品的重力线通过被跌落的面、线和点。。。。。。另外，，，，，，试样的放置也有影响。。。。。。棱跌落时，，，，，，试样上面的棱卡在释放装置的卡槽内，，，，，，试样下面的棱卡在支持装置的卡槽内；
；；
；角跌落时，，，，，，试样上面的角卡在释放装置的卡槽内，，，，，，试样下面的角卡在支持装置的卡槽内。。。。。。

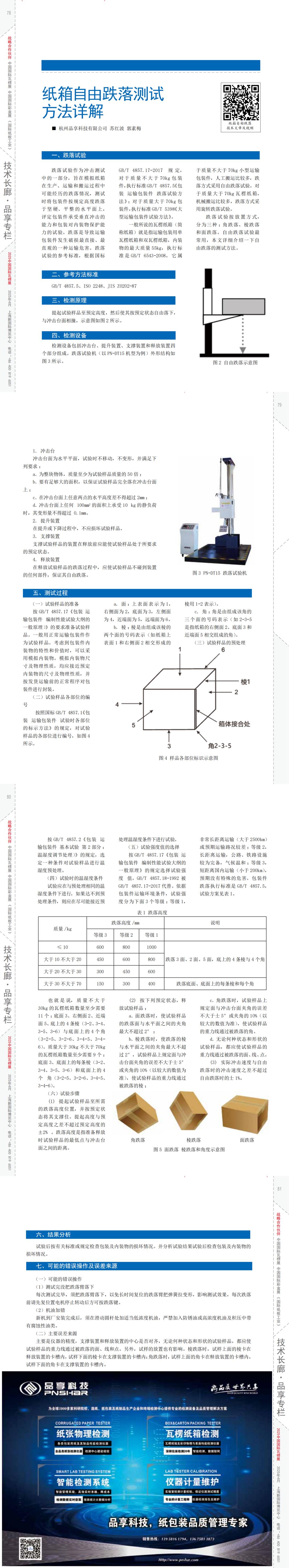

本文2024年10月，，，，，，揭晓于《纸箱天下》杂志
